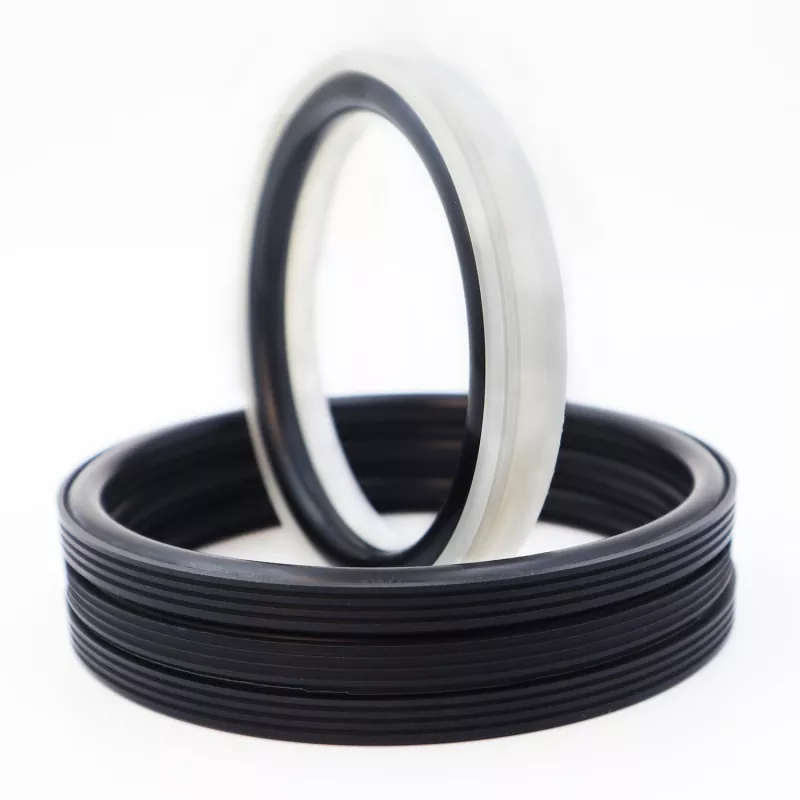

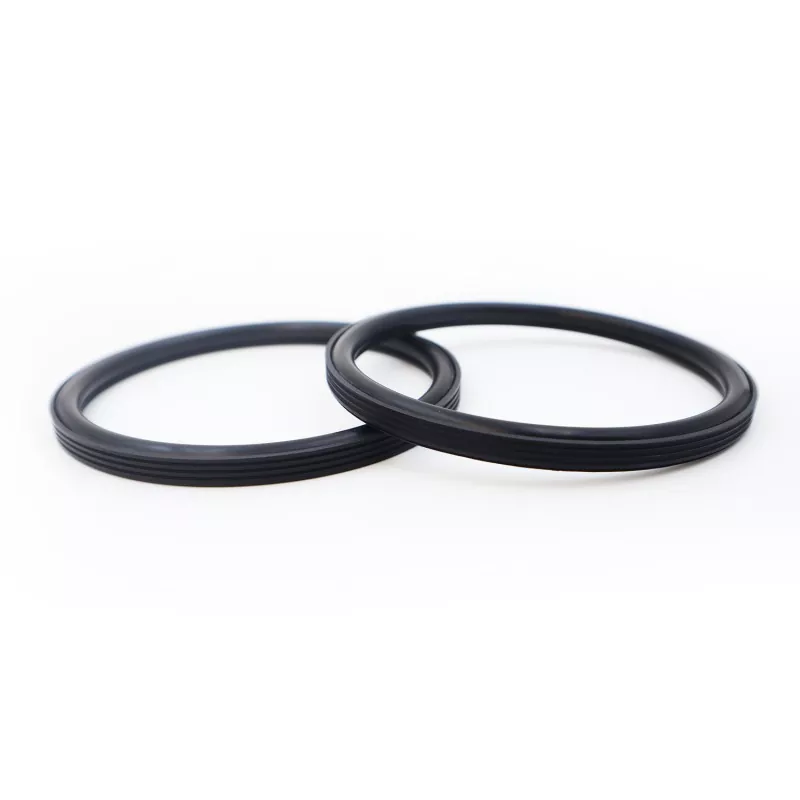

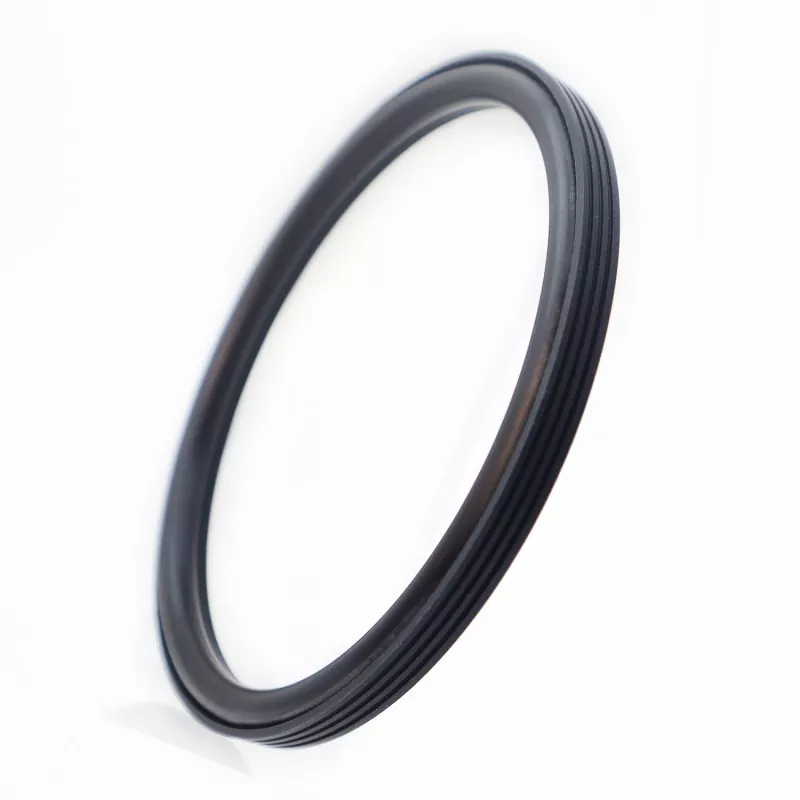

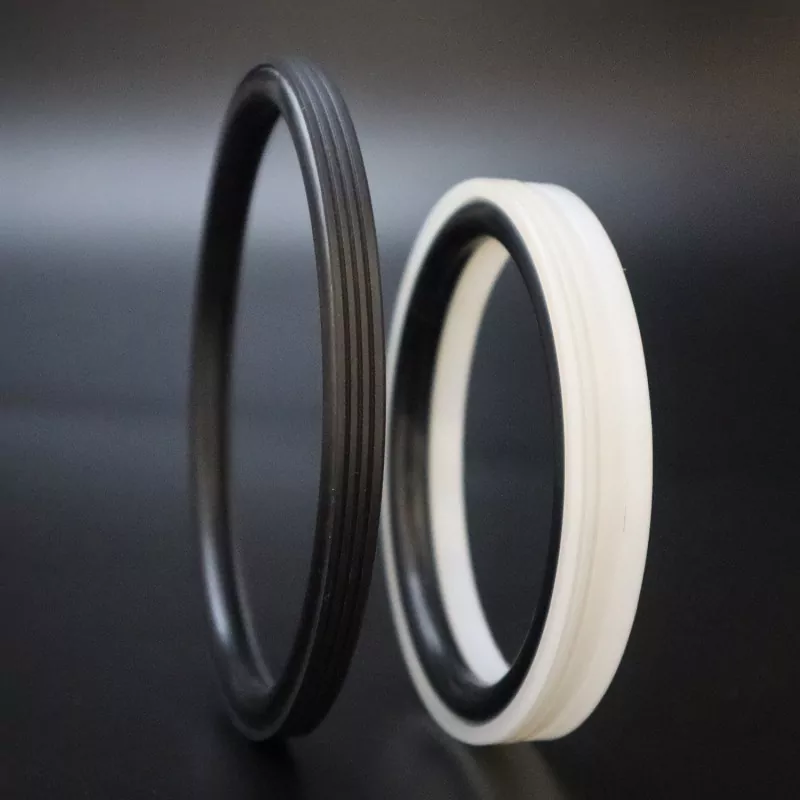

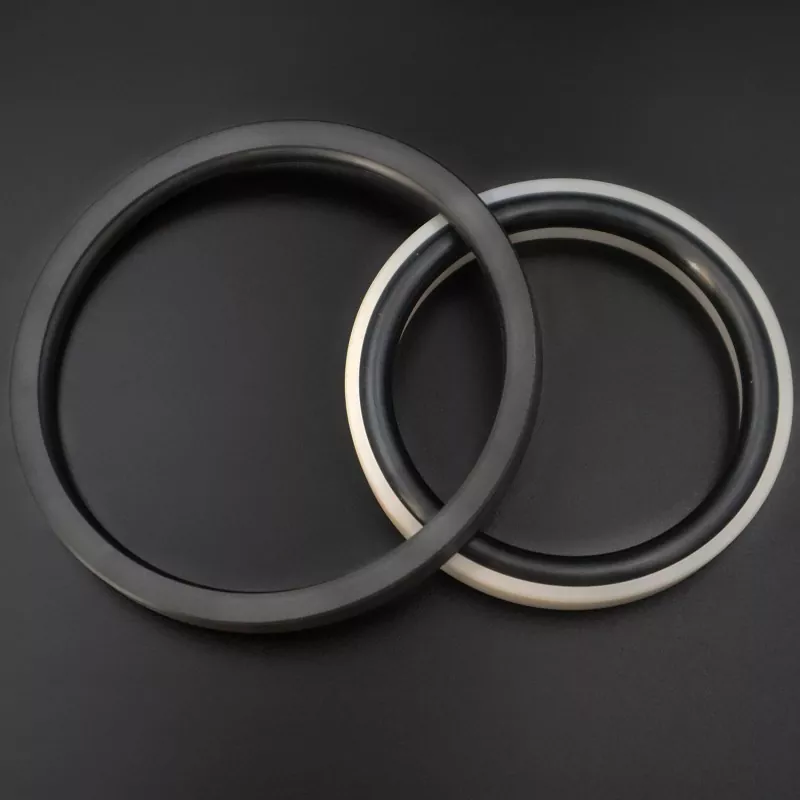

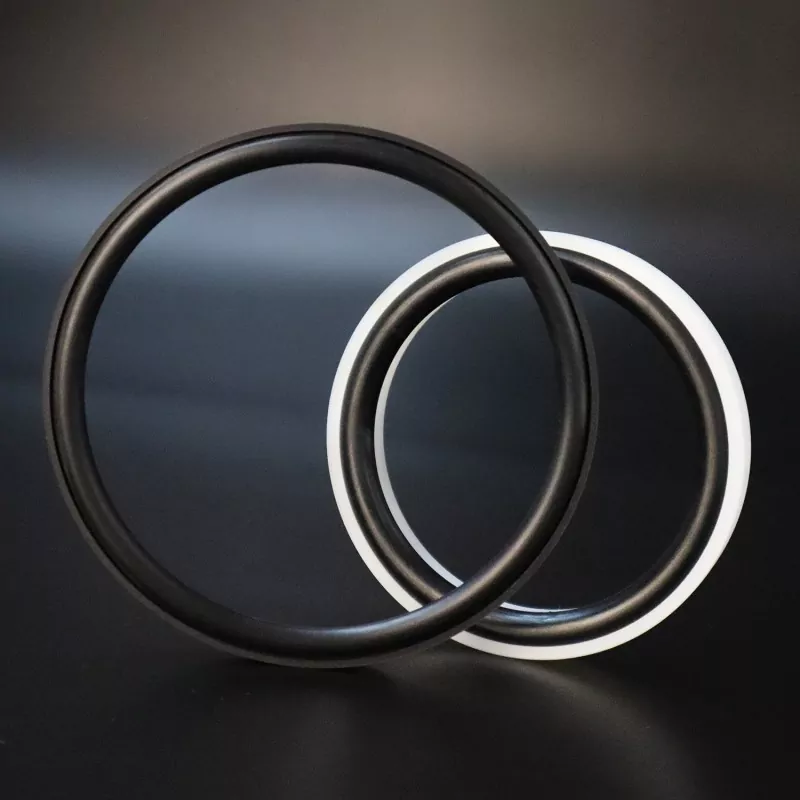

Усиленото назъбено бутално уплътнение RC2062 се състои от специално проектиран назъбен уплътнителен пръстен, изработен от високоефективна инженерна пластмаса и гумен О-пръстен; подходящ е за еднопосочно уплътняване при хидравлични възвратно-постъпателни и ротационни приложения.
Отличава се с дълъг експлоатационен живот, ниско триене, отлично уплътняване, компактен отпечатък и лесен монтаж и поддръжка. Оптимизираният дизайн на уплътнителната устна и дебелината осигуряват ефективно уплътняване дори когато са изложени на сурови среди като циментова суспензия.
Със своята компактна цялостна структура, той минимизира изискванията за монтажно пространство и улеснява удобното сглобяване на място и последващата поддръжка. Той служи като надеждно решение за уплътняване на бутални камери в приложения за работа с тор. Каним производителите на промишлено оборудване да оценят, сравнят и направят групови поръчки за този продукт.
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C)
|
Скорост (m/s) |
Среден |
|
|
Възвратно-постъпателно движение |
Ротационно движение |
|||
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
≤2 |
Вода, кал, суров нефт, хидравлично масло, емулсия |
|
-20 до +200 (с FKM О-пръстен) |
||||
1. Съвместимите материали за О-пръстен включват: RO1 нитрилен каучук (NBR), RO2 флуороеластомер (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE4; други налични материали включват PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 и др.
Модел за поръчка: RC2062-80*68.3*7.6-PTFE4-R01
Модел - Диаметър на отвора * Диаметър на канала * Ширина на канала - Код на материала
Наличен е всякакъв размер в рамките на параметрите
|

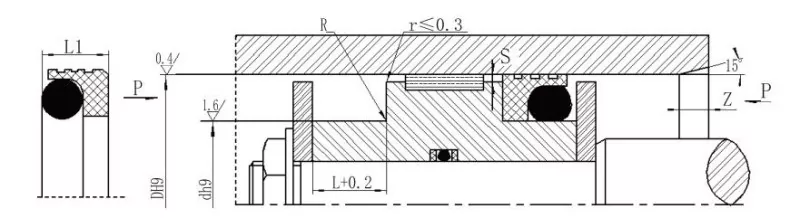

Диапазон на размера на отвора Стандартен тип D H9 RC2062 |
Диапазон на отвора Тежки D H9 RC2062-Z |
Диаметър на канала d h9 |
Ширина на канала L+0,2 |
Ширина на уплътнението L1 |
Ъглов радиус Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на напречното сечение на О-пръстена |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забележка: 1. За диаметри на отвора ≤30 mm се препоръчва конструкция с отворен канал.
2. За налягания, надвишаващи 30 MPa, се препоръчва монтаж H8/f8 за екструзионната междина.
